iPhone Şifreleme Çip Transplantasyonu: Derinlemesine Bir Teknik Analiz

Giriş: Donanım Tabanlı Güvenliğin Temel Taşı

iPhone‘ların güvenlik mimarisi, mobil cihaz endüstrisinde altın standart olarak kabul edilir. Bu güvenliğin kalbinde Secure Enclave (Güvenli Bölge) yer alır – Apple’ın özel olarak tasarladığı ve cihazın ana işlemcisinden (SoC) ayrı bir koprocessor olarak çalışan şifreleme çipidir. Bu makalede, bu kritik güvenlik bileşeninin teknik yapısı, transplantasyon süreçleri ve karşılaşılan zorlukları detaylı bir şekilde inceleyeceğiz.

—

1. Secure Enclave Mimarisi ve İşlevi

1.1 Donanım Temelleri

Secure Enclave, Apple A7 çipinden itibaren (iPhone 5s, 2013) tüm iOS cihazlarına entegre edilmiştir. Bu özel işlemci:

– ARM Cortex-A serisi mimari üzerine kuruludur
– AES-256 şifreleme motoru içerir
– True Random Number Generator (TRNG) barındırır
– Özel kriptografik belleği vardır (cihaz kapatıldığında silinir)

1.2 Güvenlik Hiyerarşisi

┌──────────────────────────┐
│  Uygulama Katmanı………….

├───────────………………. ────────┤
│ iOS İşletim Sistemi,,…………………………….. │
├──────────────────────────┤
│ Ana İşlemci (Application) │
│ (A17 Pro, A16 Bionic vb.) │
├─────────────────────────┤
│ Secure Enclave Processor (SEP) │
│ ├─ Kriptografik İşlem Birimi │
│ ├─ Güvenli Bellek Yönetimi │
│ └─ Biyometrik Veri Depolama │
├────────────────────────┤
│ Secure Enclave Boot ROM (SROM) │
│ (Değiştirilemez, fabrika programlı)│
└─────────────────────────┘

2. Şifreleme Çipinin Fiziksel Yapısı

2.1 Paketlem Teknolojisi

Modern iPhone’ların Secure Enclave bileşeni, System in Package (SiP) teknolojisi kullanılarak ana SoC ile aynı paket içerisinde yer alır:

Özellik Teknik Detay
Paket Tipi PoP (Package on Package) veya Entegre SiP
Bağlantı Flip-chip, micro-bump teknolojisi
Alt Tabaka Organic substrate veya silikon interposer
Koruma Epoxy molding compound (EMC)

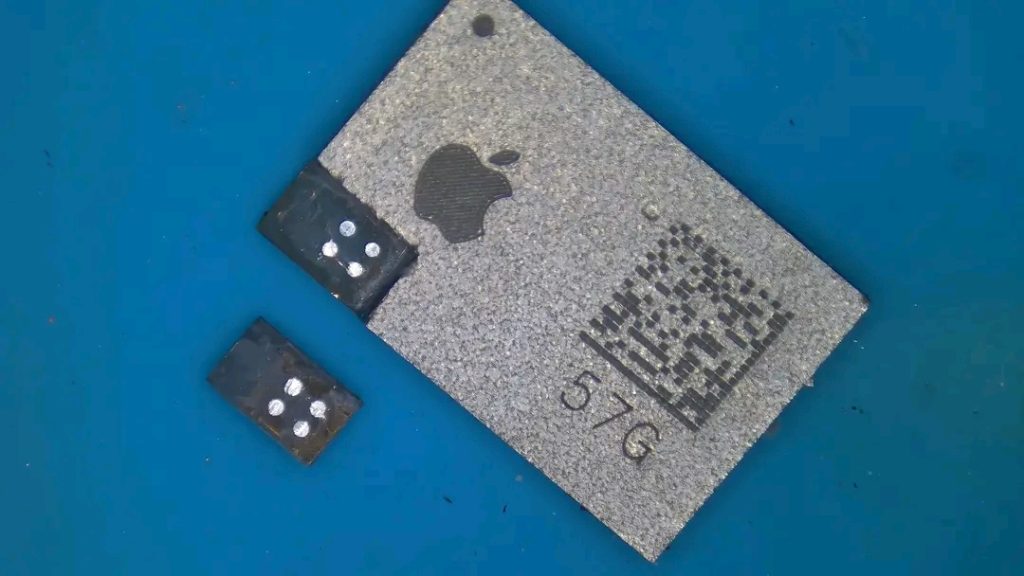

2.2 Görseldeki Bileşenlerin Analizi

Yüklediğiniz görselde gözlemlenen:

– Büyük çip: Ana SoC (A-serisi işlemci) veya NAND flash kontrolcüsü
– Küçük çipler: Muhtemelen EEPROM veya güvenlik çipleri (Touch ID/Home button iletişim için)
– “57G” kodlaması: Apple’ın iç parça numaralandırma sistemi
– Apple logosu: Orijinal Apple bileşeni doğrulaması

Bu tür küçük çipler genellikle:
– Baseband EEPROM: IMEI ve ağ kilidi bilgileri
– NAND kontrolcü: Flash bellek şifreleme anahtarları
– Home Button/Touch ID arayüzü: Biyometrik sensör iletişimi

3. Transplantasyon Sürecinin Teknik Detayları

3.1 Neden Transplantasyon Gerekir?

iPhone şifreleme çipi transplantasyonu şu senaryolarda gereklidir:

1. Anakart değişimi sonrası veri kurtarma
2. NAND flash arızası durumunda kullanıcı verilerini koruma
3. Baseband sorunlarında IMEI/seri numarası koruma
4. EEPROM veri bozulması durumları

3.2 Adım Adım Transplantasyon Prosedürü

Faz 1: Hazırlık ve Teşhis

1. Cihazın mevcut durum analizi
├── Boot loop veya DFU mod kontrolü
├── iTunes hata kodları (4013, 9, 14, 2009 vb.)
└── Donanım hasar tespiti (mikroskop altında)

Faz 2: Söküm İşlemi

Gerekli Ekipman:
– BGA rework istasyonu (Jovy RE-8500 veya benzeri)
– Mikroskop (trinoküler, 10-40x zoom)
– Sıcak hava tabancası (termal profil kontrollü)
– Lehim pasta (SAC305, kurşunsuz)
– BGA stencil (reballing için)

Sıcaklık Profili:

Aşama Sıcaklık Süre Amaç
Isıtma 150°C 60-90 sn PCB ve çip ısı dengesi
Flux aktivasyon 183°C 30-45 sn Lehim akışkanlığı
Reflow 217-245°C 45-60 sn Lehim eritme
Soğutma Doğal 120+ sn Termal şok önleme

Faz 3: Temizlik ve Hazırlık

1. Lehim temizliği: İyonize edilmiş alkol ve antistatik fırça
2. Pad yenileme: Lehim hasarlı pad’lerin tamir edilmesi
3. Reballing: Yeni solder ball’ların stencil ile yerleştirilmesi

Faz 4: Yeni Konumlandırma

Kritik Hassasiyetler:
– X-Y hizalama: ±0.05mm tolerans
– Rotasyon: <1° sapma
– Z-ekseni: BGA ball collapse kontrolü



4. Kriptografik Entegrasyon ve Yazılım Uyumluluğu

4.1 UID (Unique ID) ve Anahtar Zinciri

Her Secure Enclave, fabrikada benzersiz bir UID içerir:

“`
UID = SHA256(Chip Unique Key + Apple Root Certificate)
↓
Device Key = AES-GCM(UID, User Passcode)
↓
File System Key = PBKDF2(Device Key, Salt, 10,000 iterasyon)

Önemli: UID hiçbir şekilde dışarı okunamaz veya kopyalanamaz. Bu, çip transplantasyonunun doğrudan veri kurtarma amacıyla yapılamayacağı anlamına gelir.

4.2 Transplantasyon Sonrası Yazılım Senkronizasyonu

Çip başarıyla taşındıktan sonra:

1. SEPOS (Secure Enclave Operating System) boot kontrolü
2. Effaceable Storage senkronizasyonu
3. SEP ve Ana CPU arasındaki güvenli kanal kurulumu
4. Arbitration mekanizmasının yeniden yapılandırılması

5. Transplantasyon Sonrası Olası Sorunlar

5.1 Donanım Uyumsuzlukları

Sorun Neden Çözüm
Boot hatası SEP-Arbitration uyumsuzluğu Firmware eşleştirme
Touch ID çalışmıyor Home Button çip uyuşmazlığı Button çipini de taşıma
Face ID hatası Dot projector senkronizasyonu Face ID modül kalibrasyonu
Baseband hatası EEPROM-Baseband uyuşmazlığı Baseband çipini de taşıma

5.2 Yazılım Kilitlemeleri

iOS 11 ve sonrasında Apple, Secure Enclave ve NAND arasında ek bir doğrulama katmanı ekledi:

– APNonce (Apple Nonce) entropisi
– SEPNonce senkronizasyonu
– Boot nonce collision koruması

Bu önlemler, çip transplantasyonunu teknik olarak mümkün kılsa da, veri kurtarma amacını imkansız hale getirmiştir (şifreleme anahtarları çip-spesifiktir).

6. Gelişmiş Transplantasyon Teknikleri

6.1 Micro-Soldering ve Jumper Yöntemleri

Hasarlı PCB pad’leri için:

Pad Tamir Hiyerarşisi:
1. Pad yenileme (elektroliz bakır kaplama)
2. Trace jumper (0.02mm magnet wire)
3. Via doldurma ve yeniden delme
4. Layer-to-layer jumper (blind via tekniği)

6.2 NAND Transplantasyonu ile Kombinasyon

Veri kurtarma amacıyla (sınırlı başarı oranı):

1. Orijinal NAND + Orijinal NAND Kontrolcü + Orijinal EEPROM = Paket taşıma
2. Yeni anakart üzerinde bu üçlü kombinasyonu oluşturma
3. DFU modunda cihazı restore etme
4 Veri şifresinin çözülemeyeceği unutulmamalıdır, sadece cihaz çalışır hale gelir.

7. Hukuki ve Etik Çerçeve

7.1 Yetkili Servis Dışı Müdahale

Apple’ın T2 ve M1/M2/M3 çiplerinde:
– System Configuration yazılımı gerekir
– Apple Configurator ile eşleştirme zorunlu
– Genuine Parts doğrulaması

7.2 Veri Gizliliği

Transplantasyon işlemi:
– KVKK ve GDPR kapsamında kişisel veri işleme
– Müşteri izni alınması zorunlu
– Veri imha protokollerine uygunluk

8. Sonuç ve Teknik Öneriler

iPhone şifreleme çip transplantasyonu, yüksek hassasiyet gerektiren, özel ekipman ve derin teknik bilgi isteyen bir süreçtir. Başarı oranı:

– NAND + Kontrolcü + EEPROM transplantasyonu: %60-75
– Sadece EEPROM transplantasyonu: %40-50
– Veri kurtarma başarısı: %0-5 (şifreleme nedeniyle)

Tavsiyeler:

1. Clean room ortamında çalışma
2. Termal profil optimizasyonu
3. X-Ray kontrolü sonrası işlem
4. JTAG/UART debug bağlantıları ile hata ayıklama

Bu işlem, modern iPhone’ların karmaşık güvenlik mimarisi nedeniyle giderek zorlaşmaktadır. Apple’ın hardware-rooted trust zinciri, transplantasyonun teknik olarak mümkün olsa bile veri erişimini engellemektedir.

Teknik Not: Yukarıdaki bilgiler eğitim ve araştırma amaçlıdır. iPhone donanım müdahaleleri cihaz garantisini geçersiz kılar ve veri kaybına neden olabilir.
