iPhone 13 Pro Anakart Analizi ve Arıza Tespit Rehberi

Giriş

iPhone 13 Pro, Apple‘ın A15 Bionic çipi ve karmaşık katmanlı anakart tasarımıyla cep telefonu tamir dünyasında kendine özgü zorluklar sunan amiral gemisi bir cihazdır. Bu rehberde, teknik servis uzmanlarının karşılaştığı yaygın arızaları ve sistematik tespit yöntemlerini ele alacağız.

—

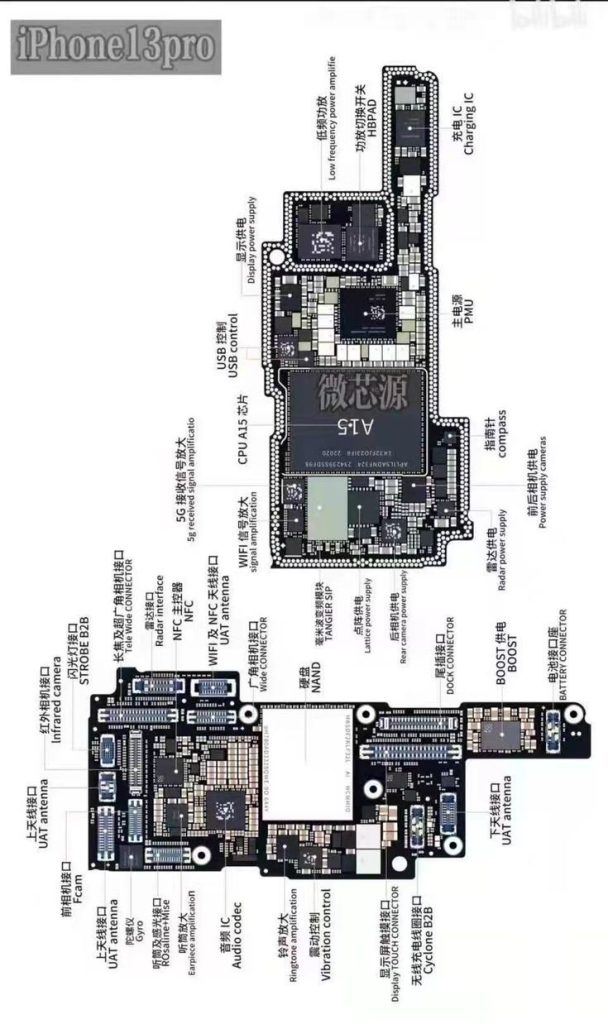

Anakart Mimarisi ve Kritik Bileşenler

Çift Katmanlı PCB Tasarımı

iPhone 13 Pro, önceki nesillere kıyasla daha kompakt bir yapı için çift katmanlı anakart kullanır. Bu tasarım:

– Üst katman: A15 SoC, RAM, NAND depolama ve güç yönetimi entegreleri
– Alt katman: RF devreleri, anten bağlantıları ve şarj kontrolörleri

> Teknik Not: Çift katmanlı yapı, ısı dağılımını optimize eder ancak BGA (Ball Grid Array) yenileme işlemlerinde ekstra dikkat gerektirir.

A15 Bionic Çip ve Bellek Yapısı

A15 çipi, 6 GB LPDDR4X RAM ile paketlenmiş (PoP – Package on Package) yapıdadır. Bellek hataları genellikle:

– Uygulama çökmeleri
– Boot loop (sürekli yeniden başlatma)
– Donma ve kasma sorunları

şeklinde kendini gösterir.

—

Yaygın Arıza Tespit Senaryoları

1. Güç Yönetimi Arızaları (PMU – Power Management Unit)

Belirtiler:
– Cihaz hiç açılmıyor
– Şarj alıyor ancak boot etmiyor
– Anormal ısınma şarj sırasında

Tespit Adımları:

1. DC güç kaynağı ile boot akımını ölçün (normal: 80-150mA)
2. Tigris/U2 şarj IC’sinin ısınma durumunu termal kamera ile kontrol edin
3. Batarya voltajını multimetre ile doğrulayın (3.7V-4.4V arası normal)

> Tamir İpucu: iPhone 13 Pro’da şarj IC’si (U9300) genellikle voltaj regülasyon hatalarından etkilenir. Reballing işlemi %70 başarı oranı sağlar.

2. Ekran ve Dokunmatik Sorunları

Belirtiler:
– Siyah ekran (backlight var, görüntü yok)
– Dokunmatik hassasiyet kaybı
– Çizgi ve lekeler

Kritik Bağlantı Noktaları:

Konnektör Fonksiyon Arıza Tipi
J8000 Ekran veri Yırtık FPC, korozyon
J8100 Dokunmatik ESD hasarı
J8200 Backlight Filtre bobin arızası

Tespit Tekniği:
– Ekran konnektöründeki MIPI veri hatlarını osiloskop ile kontrol edin (1.2V-1.8V arası sinyal seviyesi beklenir)
– Tigris entegresi (U5600) üzerindeki ekran regülatör çıkışlarını ölçün

3. Kamera Sistemi Arızaları

iPhone 13 Pro’nun LiDAR tarayıcısı ve üçlü kamera dizisi, karmaşık bir veri yolu (CSI – Camera Serial Interface) kullanır.

Sık Karşılaşılan Sorunlar:

– Kamera uygulaması açılmıyor: Genellikle I2C veri hattı kopukluğu veya kamera IC (U3700) arızası
– Fotoğraflarda mor/beyaz lekeler: Kamera modül değil, anakarttaki ISP (Image Signal Processor) voltaj regülasyonu sorunu
– LiDAR çalışmıyor: VCSEL sürücü devresi (U3800) arızası, Face ID ile birlikte etkilenir

4. Şebeke ve RF Problemleri

Baseband (Modem) Arızaları:

iPhone 13 Pro, Qualcomm X60 modem kullanır. Şebeke sorunlarında:

1. Anten anahtarlama devreleri (U_ANT_SW) kontrol edilmelidir
2. RF ön-uç modülleri (FEM) hasar görmüş olabilir
3. Baseband güç regülatörü (U_BB_PMIC) voltaj çıkışları ölçülmelidir

Tespit Yöntemi:
– Field Test Mode (3001#12345#) ile sinyal gücünü kontrol edin
– RFFE (RF Front End) veri yolunu logic analyzer ile izleyin

5. Ses ve Titreşim Arızaları

Audio Codec (U3500) Çevresi:

– Hoparlör sesi yok: Codec çıkışlarındaki filtre kapasitörleri (C3510, C3511) kısa devre kontrolü
– Mikrofon çalışmıyor: PDM veri hatlarında kopukluk
– Titreşim motoru arızası: Taptic Engine sürücü IC (U3600) veya FPC konnektörü

—

Gelişmiş Arıza Tespit Teknikleri

Termal Analiz

Kızılötesi termal kamera kullanımı:

“`
Normal Isı Dağılımı:
– A15 SoC: 35-45°C (yüke bağlı)
– Şarj IC: 30-35°C (şarj sırasında)
– RF bölgesi: 25-30°C (boşta)

Anormal Isı Noktaları:
– >60°C herhangi bir nokta: Kısa devre veya aşırı akım çeken komponent
– Soğuk noktalar: Açık devre veya besleme kesintisi
“`

Mikroskopik İnceleme

BGA Altı Kontrol:
– X-ray görüntüleme ile BGA top bağlantılarını kontrol edin
– A15 çipi altında underfill malzeme olduğu için rebballing zordur

Korozyon Tespiti:
– Su hasarlı cihazlarda test noktaları (TP) arasındaki yeşil oksitasyon
– Konnektör pinlerinde siyah lekelenme

—

Tamir Stratejileri ve En İyi Uygulamalar

BGA Reballing İçin Sıcaklık Profili

iPhone 13 Pro anakartı için önerilen profil:

Aşama Sıcaklık Süre Amaç
Ön Isıtma 150°C 90 sn PCB termal şoku önleme
Isıtma 200°C 60 sn Flux aktivasyonu
Reflow 245°C 40 sn Lehim erimesi
Soğutma <100°C Doğal Kristal yapı bütünlüğü

Yedek Parça Uyumluluğu

– A15 çipi: Programlanmıştır, sadece aynı modelden alınmalı
– NAND: Şifrelenmiş, doğrudan değiştirilemez (veri kurtarma gerektirir)
– Face ID sensörü: Eşleştirilmiş, değişimi Face ID’yi devre dışı bırakır

—

Sonuç

iPhone 13 Pro tamirinde başarı, doğru teşhis ekipmanları ve Apple’ın mimari tasarımının derinlemesine anlaşılmasına bağlıdır. Çift katmanlı PCB, gelişmiş güç yönetimi ve sıkı entegrasyon, geleneksel tamir yöntemlerinin yetersiz kalmasına neden olur. Sürekli eğitim ve güncel teknik bilgi, sertifikalı teknik servis uzmanlarının bu zorlu cihazları başarıyla onarmasını sağlar.
