iPhone 11 Pro Max şarj olmuyor sorunu…

… için kontrol edilmesi gereken entegreler, diyotlar, dirençler, kondansatörler ve voltaj değerlerini detaylı olarak açıklayacağım.

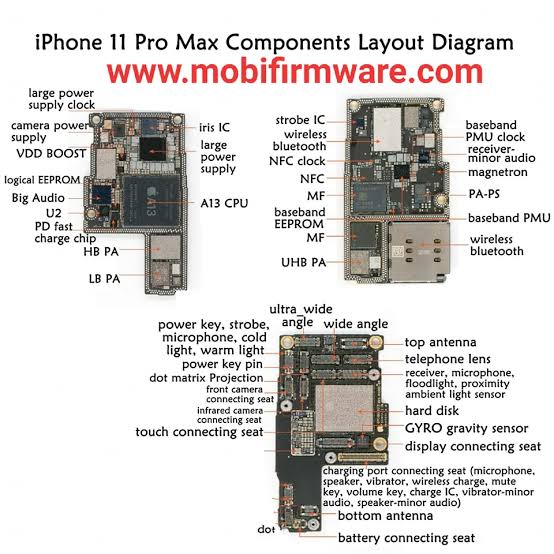

🔧 Ana Şarj Entegreleri (IC’ler)

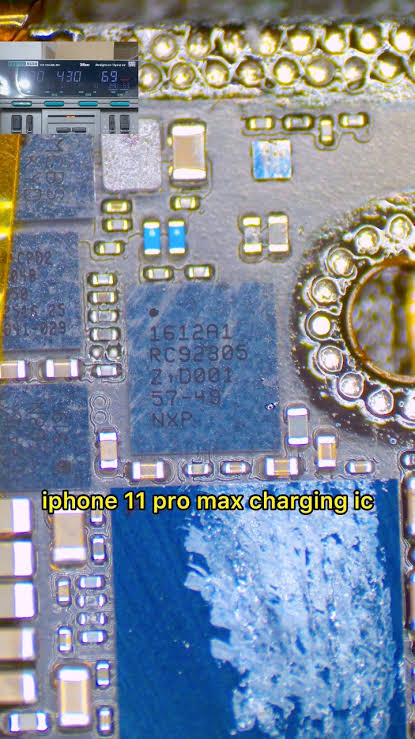

1. Tigris (U2700) – Ana Şarj IC
– Konum: U2700
– Görev: Batarya şarj yönetimi, voltaj regülasyonu
– Kontrol edilecek voltajlar:
– VBUS: 5V (şarj kablosundan gelen voltaj)
– VBAT: 3.7V – 4.2V (batarya voltajı)
– VDD_MAIN: 4.2V (ana besleme)
– VDD_BOOST: 5V (boost voltaj)

2. Hydra (U2600) – USB Controller / Tristar
– Konum: U2600
– Görev: Lightning port iletişimi, şarj algılama
– Kontrol edilecek voltajlar:
– PP5V0_USB: 5V
– PP1V8_S2: 1.8V (I2C haberleşme)
– PP3V0_TRISTAR: 3.0V

3. Chestnut (U2101) – Batarya FET / Gas Gauge
– Konum: U2101
– Görev: Batarya yönetimi, akım sensörü
– Kontrol edilecek voltajlar:
– VBAT_SW: Ana batarya voltajı
– SDA/SCL: I2C haberleşme hatları (1.8V)

—

⚡ Diyotlar (Diyodlar)

Referans Konum Görev Normal Değer
DZ3200 Şarj yolu üzerinde Aşırı voltaj koruması 5V yönde iletken
DZ3201 VBUS hattında ESD koruması 5V yönde iletken
D3300 Batarya hattında Ters polarite koruması 0.4V-0.6V düşüm
D3301 Batarya FET yanında Akım yönlendirme 0.4V-0.6V düşüm

Kontrol: Diyot test modunda 0.4V-0.6V arası değer göstermeli, açık devre veya kısa devre olmamalı.

—

🔌 Direnceler (Dirençler)

Şarj Algılama ve I2C Hatları

Referans Değer Konum Görev
R3200 100kΩ Hydra – Tigris arası Haberleşme
R3201 100kΩ Hydra – Tigris arası Haberleşme
R3202 10kΩ VBUS sensörü Voltaj bölücü
R3203 10kΩ VBUS sensörü Voltaj bölücü
R3300 0Ω Batarya + hattı Akım yolu
R3301 0Ω Batarya – hattı Akım yolu
R2100 10kΩ Chestnut I2C pull-up SDA hattı
R2101 10kΩ Chestnut I2C pull-up SCL hattı

Kontrol: 0Ω dirençler <1Ω göstermeli, pull-up dirençleri nominal değerde ±5% tolerans içinde olmalı.

⚙️ Kondansatörler

Referans Değer Konum Görev
C3200 100µF VBUS girişi Gürültü filtreleme
C3201 10µF VBUS – GND Stabilizasyon
C3300 100µF VBAT hattı Batarya stabilizasyonu
C3301 22µF VDD_MAIN Ana besleme filtre
C2700 10µF Tigris VDD IC besleme
C2701 2.2µF Tigris çıkışı Regülasyon
C2600 10µF Hydra besleme USB controller
C2100 1µF Chestnut besleme Batarya IC

Kontrol: Kısa devre (0Ω) veya açık devre (OL) olmamalı, normal kapasitans değerleri göstermeli.

—

📊 Kontrol Edilecek Voltaj Hatları ve Değerleri

1. Şarj Girişi (J3200 – Lightning Connector)

Test Noktası Normal Değer Açıklama
PP5V0_USB 5.0V ±0.25V Şarj adaptöründen gelen voltaj
PP1V8_S2 1.8V Tristar/Hydra besleme
PP3V0_TRISTAR 3.0V USB controller besleme
PP_ACC_ID 0V-3.3V (değişken) Aksesuar algılama

2. Tigris (U2700) Çıkışları

Test Noktası Normal Değer Açıklama
VBAT_SW 3.7V – 4.2V Batarya voltajı (anahtarlanmış)
VDD_MAIN 4.2V Ana sistem beslemesi
VDD_BOOST 5V Boost converter çıkışı
AMUX 1.8V-2.5V Analog multiplexer

3. Batarya Bağlantısı (J2101)

Test Noktası Normal Değer Açıklama
VBAT+ 3.7V – 4.2V Batarya pozitif terminali
VBAT- 0V (GND referans) Batarya negatif terminali
SDA 1.8V (pull-up) I2C data hattı
SCL 1.8V (pull-up) I2C clock hattı

4. Hydra (U2600) Haberleşme

Test Noktası Normal Değer Açıklama
I2C_SDA 1.8V (idle) I2C data – Tigris ile haberleşme
I2C_SCL 1.8V (idle) I2C clock – Tigris ile haberleşme
USB_DM 0V-3.3V (değişken) USB data-
USB_DP 0V-3.3V (değişken) USB data+

—

🔍 Sistematik Teşhis Akışı

Adım 1: Temel Kontroller
1. Lightning port temizliği – Toz/pislik kontrolü
2. Orjinal kablo ve adaptör testi
3. Batarya voltajı ölçümü (en az 3.0V olmalı)

Adım 2: VBUS Kontrolü (Şarj Girişi)
– Lightning port 1. ve 5. pinler arası: 5V görülmeli
– Eğer 5V yoksa: Hydra (U2600) veya F3200 (sigorta) kontrolü

Adım 3: Hydra (Tristar) Testi
– PP1V8_S2 ve PP3V0_TRISTAR voltajları kontrol edilmeli
– I2C hatlarında 1.8V görülmeli
– Sık arıza: Hydra IC değişimi gerekebilir

Adım 4: Tigris (Şarj IC) Testi
– VBUS girişinde 5V varsa ama batarya şarj olmuyorsa
– VDD_MAIN ve VDD_BOOST voltajları kontrol edilmeli
– Sık arıza: Tigris IC değişimi veya yan pasifler

Adım 5: Chestnut (Batarya IC) Testi
– Batarya voltajı normal ama sistem açılmıyorsa
– I2C haberleşme hatları kontrol edilmeli
– Batarya FET’leri kontrol edilmeli

—

⚠️ Sık Karşılaşılan Arızalar

Belirti Muhtemel Sebep Çözüm
5V var, amper çekmiyor Hydra (U2600) arızalı Tristar değişimi
5V var, amper çok düşük Tigris (U2700) arızalı Tigris değişimi
Batarya voltajı düşük, şarj olmuyor Chestnut (U2101) veya batarya FET Batarya IC veya FET değişimi
Yüksek amper çekiyor (1A+) ama şarj olmuyor Kısa devre veya Tigris arızalı Tigris ve çevre pasifler
I2C hatlarında voltaj yok Pull-up dirençleri veya Hydra R3200/R3201 veya Hydra

—

🛠️ Ölçüm İpuçları

1. Önce VBUS’u ölçün – 5V yoksa sorun girişte
2. Sonra Tigris çıkışlarını kontrol edin – VBAT_SW ve VDD_MAIN
3. I2C hatlarını kontrol edin – 1.8V pull-up voltajları olmalı
4. Diyot testi yapın – Kısa devre veya açık devre olmamalı
5. Kondansatörleri kontrol edin – Kısa devre varsa o hatta sorun vardır

Bu değerler iPhone 11 Pro Max şematiklerine göre hazırlanmıştır. Ölçüm yaparken batarya bağlı değilken ve bağlıyken iki durumu da test edin.
