Poco M5 Anakart Bileşenleri ve Arıza Çözüm Rehberi



Giriş

Poco M5 modeli, MediaTek Helio G99 (MT6789V) işlemci mimarisi üzerine kurulu, orta segmentte güçlü bir performans sunan akıllı telefondur. Bu rehberde, cihazın anakartındaki kritik bileşenlerin fonksiyonları, sık karşılaşılan arızalar ve profesyonel tamir tekniklerini detaylandıracağız.

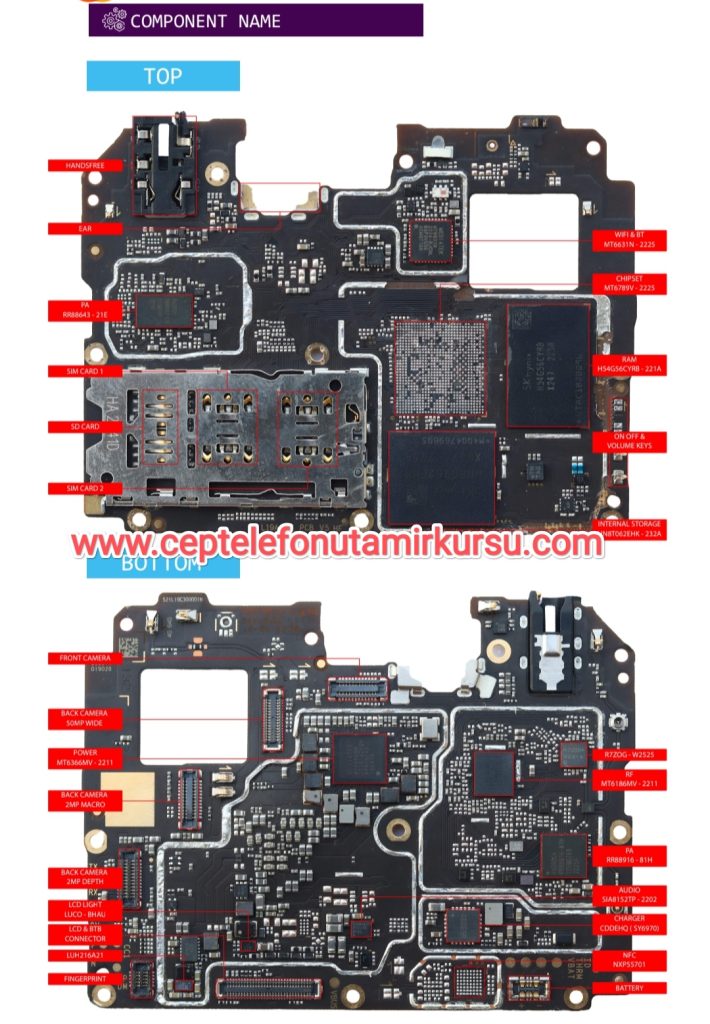

Üst Kart (Top Layer) Bileşen Analizi

1. Handsfree ve Kulaklık Devresi

Bileşen Konumu: Üst sol köşe, 3.5mm jack konnektörü yanı

Fonksiyon: Handsfree modülü, kulaklık girişinden gelen analog ses sinyallerini dijital veriye çevirir ve işlemciye iletir. Aynı zamanda kulaklık takılıp çıkarılmasını algılayan mekanik sensörleri kontrol eder.

Sık Karşılaşılan Arızalar:
– Kulaklık takılı olduğu halde ses hoparlörden gelmeye devam ediyor
– Tek kulaklıkta ses gelmesi (stereo dengesizliği)
– Kulaklık girişinde fiziksel hasar veya oksidasyon

Tanı ve Onarım:
1. Multimetre ile kulaklık jack pinlerinde süreklilik testi yapın
2. Okside kontaktları izopropil alkol ve yumuşak fırça ile temizleyin
3. Jack konnektörü değişimi gerekiyorsa, lehimleme işlemi sırasında PCB’ye termal hasar vermemek için 350°C altında çalışın
4. Handsfree IC’si arızalıysa, BGA yeniden işleme (reballing) veya chip değişimi gerekebilir

2. Kulaklık (Ear Speaker) Devresi

Bileşen Konumu: Üst orta bölge, proximity sensör yanı

Fonksiyon: Görüşme sırasında kullanılan 32 ohm’luk mini hoparlör. Ses sinyallerini doğrudan ses işlemcisinden alır.

Arıza Belirtileri:
– Görüşme sırasında karşı tarafın sesi çok kısa gelmesi veya hiç gelmemesi
– Cızırtılı, bozuk ses kalitesi

Çözüm Yolu:
– FPC konnektörünün oksidasyon kontrolü
– Hoparlör bobin direnci ölçümü (normalde 25-35 ohm arası)
– Ses yolundaki kapasitör ve dirençlerin SMD ölçümü

3. Güç Amplifikatörü (PA – RR88643-21E)

Bileşen Konumu: Üst sol bölge, SIM kart yuvası üstü

Fonksiyon: RF (Radyo Frekans) sinyallerinin güçlendirilmesinden sorumlu. Hem iletim (TX) hem alım (RX) zincirlerinde kritik rol oynar.

Arıza Senaryoları:
– Zayıf sinyal: PA’nın kazanç ayarlarında sapma veya kısmi arıza
– Şebeke yok: PA’nın tamamen devre dışı kalması
– Isınma: PA kısa devre yapıyor, bataryayı hızlı tüketiyor

Profesyonel Onarım:
– Spektrum analizör ile PA çıkış gücü ölçümü (normalde +23dBm civarı)
– PA besleme voltajlarının kontrolü (VCC_PA genellikle 3.4V-4.2V arası)
– PA değişimi sonrası VSWR (Voltage Standing Wave Ratio) kalibrasyonu

4. SIM Kart ve Hafıza Kartı Yuvası

Bileşen Konumu: Sol orta bölge, stacked konfigürasyon

Fonksiyon: Dual SIM (SIM1 + SIM2) ve microSD kart desteği. Her bir yuva bağımsız veri hatlarına sahiptir.

Mekanik Arızalar:
– SIM kart okunmuyor: Pinlerde bükülme veya kopma
– SD kart algılanmıyor: DAT0-DAT3 veri hattında kopukluk
– “SIM kart yok” hatası: SIM detekt switch arızası

Onarım Protokolü:
1. Pinlerin mikroskop altında geometrik kontrolü
2. Switch mekanizmasının fonksiyon testi
3. Yuva değişimi: Sıcak hava tabancası (380°C, 50% hava akışı) kullanarak eski yuvayı çıkarın, yeni yuvayı hizalayarak yerleştirin

5. WiFi & Bluetooth Modülü (MT6631N-2225)

Bileksiyon: Kablosuz iletişim stack’inin fiziksel katmanı. 2.4GHz/5GHz WiFi ve Bluetooth 5.3 desteği sunar.

Arıza Belirtileri:
– WiFi ağ listesi boş görünüyor
– Bluetooth cihazlar algılanmıyor
– MAC adresi 00:00:00:00:00:00 gösteriyor (NVROM corruption)

Çözüm Stratejisi:
– Anten bağlantısının U.FL konnektör kontrolü
– MT6631N besleme voltajları (1.8V, 3.3V rail’leri)
– Firmware seviyesinde NVROM reset işlemi (test point üzerinden)
– Modül değişimi gerekiyorsa, underfill malzemesini temizleyerek BGA rework işlemi

6. Ana İşlemci ve RAM/ROM Stack

Bileşenler:
– Chipset: MT6789V-2225 (Helio G99)
– RAM: H54G56CYRB-221A (6GB LPDDR4X)
– Internal Storage: HN8T02EHK-232A (128GB UFS 2.2)

Kritik Arıza Durumları:

Boot Loop (Sürekli Yeniden Başlama)
Neden: eMMC/UFS kontrolcü arızası, yazılım corruption veya RAM ile CPU arasındaki BGA bağlantısında kopukluk

Tanı:
– UART konsol loglarından “DRAM init fail” mesajı
– JTAG ile CPU debug

Onarım:
– CPU-RAM stack’inin reballing işlemi (kurşunlu lehim kullanımı)
– UFS chip değişimi (programmer ile yeni chip’e firmware yazılması gerekir)

Yazılım Brick Durumu
Çözüm: EDL (Emergency Download) moduna alarak SP Flash Tool ile firmware yenileme. Test point’ler: CLK, CMD, DAT0, GND

7. Güç ve Ses Tuşları (On-Off & Volume Keys)

FPC Konnektörü: Sağ üst köşede konumlanmış

Arıza: Tuşlar tepki vermiyor, cihaz açılmıyor

Kontrol Listesi:
– Flex kablo süreklilik testi
– Konnektör pinlerinde korozyon
– Ana kart üzerindeki pull-up dirençleri (genellikle 10k-100k ohm)

Alt Kart (Bottom Layer) Bileşen Analizi

1. Kamera Sistemleri

Ön Kamera (Front Camera – 5MP)
Konnektör: BTB (Board-to-Board) 24-pin

Arıza: Kamera uygulaması siyah ekran, “Kamera durduruldu” hatası

Çözüm:
– MIPI CSI hattı voltaj ölçümü (1.2V, 1.8V, 2.8V rail’leri)
– I2C haberleşme hattı (SCL, SDA) pull-up dirençleri
– Kamera modül değişimi

Arka Kamera Seti
– Ana Kamera: 50MP Wide (S5KJN1 sensör)
– Makro: 2MP
– Derinlik: 2MP

Çoklu Kamera Arızası: ISP (Image Signal Processor) entegresinde problem veya MIPI lane’lerinde kopukluk. Anakart üzerindeki kamera FPC konnektörlerinin tümünde aynı arıza varsa, sorun CPU-ISP arayüzündedir.

2. Güç Yönetim IC (MT6360MV-2211)

Fonksiyon: Batarya şarj kontrolü, sistem voltaj regülasyonu, LED sürücü

Kritik Arızalar:

Arıza Belirtisi Muhtemel Kaynak Çözüm
Şarj olmuyor, batarya ikonu yok VBUS deteksiyon hattı MT6360 VBUS pin kontrolü
Şarj çok yavaş I2C haberleşme hatası SDA/SCL hat sürekliliği
Cihaz hiç açılmıyor VRTC veya VSYS üretilemiyor MT6360 değişimi
Ekran parlaklık sabit kaldı WLED sürücü arızası İç regülatör kontrolü

Ölçüm Noktaları:
– VBAT: 3.7V-4.4V (batarya voltajı)
– VSYS: 3.6V-4.2V (sistem ana voltajı)
– VRTC: 1.5V (gerçek zamanlı saat)



3. RF Ön Uç Modülü (RT7Z0G-W2525)

Fonksiyon: Anten anahtarlama, filtreleme, impedance matching

Arıza: 4G/LTE bağlantı sorunları, düşük upload hızı

Teknik Detay: Bu modül, farklı frekans bantları arasında geçiş yapan SPDT switch’ler içerir. Arıza durumunda sinyal yolu tamamen kesilebilir veya belirli bantlarda zayıflama yaşanabilir.

4. Ses Alt Sistemi (SIA8152TP-2202)

Fonksiyon: Smart PA (Class-D amplifikatör), hoparlör sürücü

Arıza Belirtileri:
– Zil sesi yok, medya sesi yok
– Ses bozuk, tiz veya bas eksikliği
– Hoparlörden cızırtı

Tanı Süreci:
1. Hoparlör bobin direnci: 8 ohm ±10%
2. Ses IC çıkışında sinüs dalga testi (1kHz, 0dBFS)
3. I2S veri hattı osiloskop kontrolü (BCLK, LRCLK, DATA)

Onarım: Smart PA değişimi sonrası, cihazın ses kalibrasyonunu fabrika modunda (##6484##) yeniden yapın.

5. Şarj IC (CDDEHQ – SY6970)

Fonksiyon: Hızlı şarj protokol yönetimi (18W), batarya güvenliği

Arıza Senaryoları:
– 18W şarj aktif değil: QC/PD protokol el sıkışması başarısız
– Batarya şişiyor: Şarj voltaj regülasyonu bozuk (4.35V yerine 4.5V+ veriyor)
– Sıcak şarj: Termistor okuma hattı kopuk, batarya sıcaklığı algılanamıyor

Güvenlik Kritik: Bu IC arızalıyken batarya değişimi yapmayın. Aşırı voltaj batarya patlamasına yol açabilir.

6. NFC Kontrolcü (NXP55701)

Konum: Alt sağ köşe, batarya konnektörü yanı

Arıza: Google Pay çalışmıyor, NFC etiketleri okunmuyor

Anten Entegrasyonu: NFC anteni batarya üzerine baskı devre olarak entegre edilmiştir. Anten FPC’si, alt kart üzerindeki NXP55701’e bağlanır.

Sık Hata: Batarya değişimi sonrası NFC anten FPC’sinin takılmaması.

7. Batarya Yönetimi ve Konnektörü

BMS (Battery Management System): MT6360 içinde entegre

Kritik Ölçümler:
– NTC (Negative Temperature Coefficient) direnci: 10k ohm @ 25°C
– Batarya ID pin: Belirli voltaj seviyesi (cihaz orijinal batarya takılı olduğunu anlar)

Onarım Notu: Poco M5, batarya değişimini algılar ve “Orijinal batarya kullanın” uyarısı verebilir. Bu yazılımsal bir kısıtlamadır, donanımsal bir arıza değildir.

Profesyonel Tamir İş Akışı

Aşama 1: Ön Tanı (10 dakika)
1. Güç tüketimi ölçümü (batarya konnektöründen)
– Normal bekleme: 5-15mA
– Derin uyku: <5mA
– Açılış anı: 200-500mA spike

2. Kritik voltaj rail’lerinin ölçümü
– 1.8V (I/O)
– 2.8V (analog/RF)
– 3.3V (periferik)
– 4.2V (RF PA)

Aşama 2: Isı Haritası Analizi
– Termal kamera veya alkol damlatma yöntemi ile aşırı ısınan bileşen tespiti
– Kısa devre olan rail’lerin izolasyonu

Aşama 3: BGA Rework İşlemleri
– Reballing için 0.3mm kurşunlu solder ball kullanımı
– Profil: Ön ısıtma 150°C/90sn, peak 245°C/40sn
– Underfill uygulaması sonrası 2 saat kürlenme

Aşama 4: Yazılım Kalibrasyonu
– IMEI repair (Meta mod veya Maui Meta)
– WiFi/BT MAC adresi yazımı
– Dokunmatik kalibrasyonu

Sık Yapılan Hatalar ve Kaçınılması Gerekenler

1. Anten kablolarının karıştırılması: Main ve Div antenleri yer değiştirilirse MIMO performansı düşer
2. Ekran FPC’sinin zorlanması: Alt kart üzerindeki LCD konnektörüne yanlış açıyla baskı yapmak pin kırılmasına neden olur
3. Batarya değişimi sonrası NFC unutulması: Müşteri şikayeti sonrası tekrar söküm yapmak gerekir
4. Thermal pad eksikliği: CPU üzerindeki thermal pad yenilenmezse termal throttle başlar, performans düşer

Sonuç

Poco M5 anakartı, MediaTek’in referans tasarımına sadık kalınarak üretilmiş, modüler bir yapıya sahiptir. RF, güç yönetimi ve ses alt sistemleri fiziksel olarak ayrılmıştır. Bu, arıza izolasyonunu kolaylaştırır ancak BGA paketli bileşenlerin onarımı için ileri seviye ekipman ve deneyim gerektirir.

Başarılı bir tamir için, doğru tanı ekipmanları (multimetre, osiloskop, spektrum analizör, termal kamera), kaliteli yedek parçalar ve güncel şematik bilgisi şarttır. Her zaman önce yazılım çözümlerini deneyin, donanım müdahalesini son seçenek olarak değerlendirin.
